在化工儲運領域，PPH（聚丙烯均聚物）儲罐憑借其優(yōu)異的耐化學腐蝕性和機械性能，已成為酸堿介質儲存的主流設備。其防水性能作為核心指標，直接關系到設備使用壽命與介質儲存安全。本文從材料特性、制造工藝、檢測標準三個維度，系統(tǒng)解析PPH罐防水性能的評估方法與技術要點。

　　一、材料特性對防水性能的基礎支撐

　　PPH材料分子結構中的等規(guī)立構鏈段賦予其獨特的防水優(yōu)勢：
　　?1.分子鏈結構?：高度規(guī)整的等規(guī)聚丙烯分子鏈形成致密結晶區(qū)，結晶度可達60-75%，有效阻止水分子滲透。相比HDPE（高密度聚乙烯）0.1-1×10?12cm3·cm/(cm2·s·Pa)的水蒸氣透過率，PPH的透濕系數(shù)可降低至0.05×10?12量級。
　　?2.化學穩(wěn)定性?：在20℃條件下，PPH對水的吸收率僅0.01-0.03%，遠低于PVC（0.04-0.07%）和FRP（0.5-1.2%）。這種特性使其在長期接觸水基介質時，仍能保持結構穩(wěn)定性。

　　?3.溫度適應性?：通過添加納米二氧化硅等改性劑，PPH罐可在-40℃至+120℃溫域內維持尺寸穩(wěn)定性，熱變形溫度較普通聚丙烯提升30-50℃，避免因溫度波動導致的密封失效。

　　二、制造工藝對防水性能的關鍵影響

　　PPH罐的防水性能高度依賴制造工藝的準確控制：

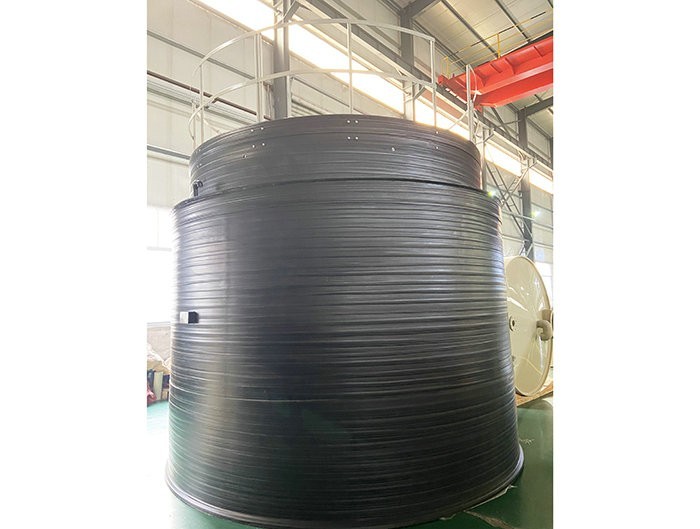

　　?1.擠出纏繞工藝?：
　　熔體溫度需嚴格控制在220-250℃，溫度波動超過±5℃會導致層間結合力下降
　　纏繞張力應保持在15-25N/cm，確保層間貼合密度≥0.95g/cm3
　　冷卻水溫度控制在15-25℃，避免急冷導致的內應力集中
　　?2.焊接工藝規(guī)范?：
　　熱風焊接時，風溫需準確至350±10℃，焊接速度與壓力匹配系數(shù)應達0.8-1.2
　　焊縫強度需達到母材強度的85%以上，通過拉伸試驗驗證
　　焊縫余高控制在0.5-1.5mm，避免應力集中點
　　?3.密封結構設計?：
　　法蘭密封面粗糙度應≤Ra3.2μm，配合O型圈實現(xiàn)雙重密封
　　人孔蓋采用錐面密封結構，配合扭矩控制（50-70N·m）確保密封可靠性

　　排氣閥設計壓力閾值需高于罐體設計壓力20%

　　三、防水性能檢測標準體系

　　建立多維度的檢測體系是評估PPH罐防水性能的核心：
　　?1.氣密性檢測?：
　　采用真空衰減法，在-80kPa壓力下保持30分鐘，壓力降≤1kPa為合格
　　氦質譜檢漏法檢測靈敏度可達1×10??Pa·m3/s，適用于高精度檢測
　　?2.水壓試驗?：
　　試驗壓力為設計壓力的1.25倍，保壓時間≥30分鐘
　　觀察罐體焊縫及接口處無滲漏，變形量≤0.2%罐體直徑
　　?3.長期浸泡試驗?：
　　將罐體完全浸入20℃去離子水中，持續(xù)90天
　　檢測質量變化率≤0.5%，尺寸變化率≤0.3%
　　?4.紅外熱成像檢測?：
　　通過溫差分析識別密封薄弱環(huán)節(jié)

　　正常密封區(qū)域溫差應≤2℃，異常區(qū)域溫差＞5℃需排查

　　四、性能優(yōu)化技術方向

　　針對PPH罐防水性能的持續(xù)提升，行業(yè)正聚焦三大技術突破：
　　?1.納米改性技術?：通過添加0.5-2%的納米蒙脫土，可使水蒸氣透過率降低40-60%
　　?2.激光焊接工藝?：采用1064nm光纖激光器，實現(xiàn)焊縫熔深比傳統(tǒng)工藝提升3倍
　　?3.智能監(jiān)測系統(tǒng)?：集成壓力傳感器與濕度傳感器，實時監(jiān)測罐體密封狀態(tài)，預警閾值設定為壓力變化率＞5kPa/h或濕度＞85%RH
　　在化工行業(yè)綠色轉型背景下，PPH罐的防水性能評估已從單一指標檢測發(fā)展為系統(tǒng)性質量控制體系。通過材料改性、工藝優(yōu)化與智能監(jiān)測的協(xié)同創(chuàng)新，PPH罐的防水等級正從IP65向IP68標準邁進，為苛刻工況下的介質儲存提供更可靠的解決方案。未來，隨著數(shù)字孿生技術在制造過程的應用，PPH罐的防水性能預測精度有望提升至98%以上，推動行業(yè)向零泄漏目標邁進。
